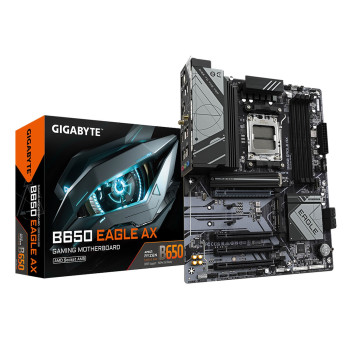

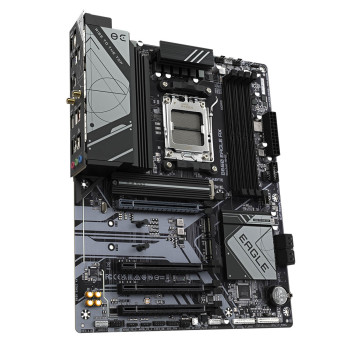

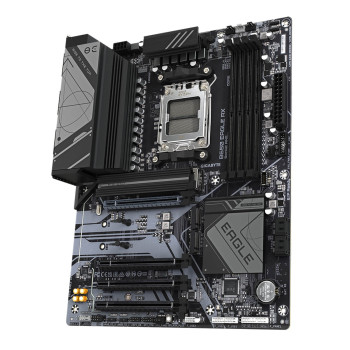

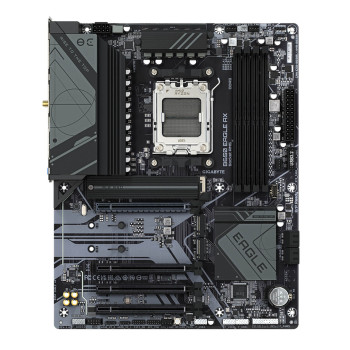

| סקירה | לוח אם Gigabyte B650 EAGLE AXGigabyte B650 EAGLE AX הוא לוח אם בפורמט ATX לתושבת AM5, שמתאים למעבדי AMD Ryzen מסדרות 7000, 8000 ו-9000. הלוח מבוסס על שבב AMD B650 ותומך בזיכרון DDR5 בארבעה חריצים, עד 256GB ועד 8000 MT/s ב-OC, עם פרופילי AMD EXPO ו-XMP. מערך מתח דיגיטלי 12+2+2, לוח PCB בן שש שכבות וגופי קירור שמכסים את רכיבי ה-MOSFET במלואם שומרים על פעולה יציבה. הלוח מציע שלושה חריצי M.2, אחד מהם PCIe 5.0, רשת GbE, Wi-Fi 6E עם Bluetooth 5.3, יציאות DisplayPort ו-HDMI ומגן I/O מובנה.
יתרונות עיקריים- מערך מתח 12+2+2 - מערך מתח דיגיטלי עם MOSFET בעלי התנגדות נמוכה, גופי קירור מלאים עם רפידה תרמית של 5 W/mK ולוח PCB בן שש שכבות מוכן ל-PCIe 5.0, להזנה יציבה של מעבדי Ryzen.
- שלושה חריצי M.2 - חריץ M.2 מהמעבד שעובד ב-PCIe 5.0 x4 עם Ryzen 7000 ו-9000, חריץ PCIe 4.0 x2 מהמעבד וחריץ PCIe 4.0 x4 מהשבב, עם M.2 Thermal Guard. בנוסף ארבע יציאות SATA 6Gb/s ו-RAID 0, 1 ו-10.
- זיכרון DDR5 - ארבעה חריצי DDR5 בתצורה דו-ערוצית, עד 256GB ועד 8000 MT/s ב-OC, עם פרופילי AMD EXPO ו-XMP וניתוב זיכרון ממוגן בשכבות הפנימיות של הלוח.
- חריצי הרחבה - חריץ PCIe 4.0 x16 לכרטיס המסך עם PCIe EZ-Latch לשחרור קל, ועוד שלושה חריצים באורך x16 שעובדים ב-PCIe 3.0 x1.
- רשת ואלחוט - רשת Realtek GbE ו-Wi-Fi 6E בתדרים 2.4/5/6GHz עם Bluetooth 5.3 ושתי אנטנות SMA בתצורת 2T2R. מודול ה-Wi-Fi הוא Realtek RTL8852CE או Intel AX210, לפי גרסת הלוח.

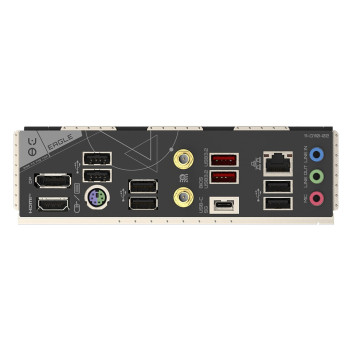

- קירור, תאורה וחיבוריות - Smart Fan 6 עם חמישה מחברי מאווררים, RGB FUSION עם שלושה מחברי ARGB Gen2 ומחבר RGB, כפתור Q-Flash Plus, מחבר USB-C קדמי ותשע יציאות USB בגב הלוח, כולל שתיים במהירות USB 3.2 Gen 2.
מפרט טכני| יצרן | Gigabyte | | דגם | B650 EAGLE AX (Rev. 1.x) | | תושבת מעבד | AMD AM5 | | מעבדים נתמכים | AMD Ryzen 7000, 8000 ו-9000 | | ערכת שבבים | AMD B650 | | זיכרון | 4 x DDR5 DIMM, דו-ערוצי, עד 256GB, עד 8000 MT/s (OC), AMD EXPO, XMP | | חריצי הרחבה | PCIe 4.0 x16, 3 x PCIe 3.0 x1 (בחריצים באורך x16) | | אחסון | M.2 PCIe 5.0 x4, M.2 PCIe 4.0 x4, M.2 PCIe 4.0 x2, 4 x SATA 6Gb/s, RAID 0/1/10 | | מערך מתח | 12+2+2 דיגיטלי | | רשת | Realtek GbE | | אלחוט | Wi-Fi 6E (2T2R), Bluetooth 5.3 | | שמע | Realtek HD Audio, 7.1 ערוצים | | יציאות וידאו | DisplayPort 1.4, HDMI 2.1 | | USB בגב הלוח | USB-C 3.2 Gen 1, 2 x USB-A 3.2 Gen 2, 6 x USB 2.0 | | מחברי USB פנימיים | USB-C 3.2 Gen 1, USB 3.2 Gen 1, 3 x USB 2.0 | | חיבורי חשמל | ATX 24 פינים, 8 פינים למעבד | | מאווררים | 5 מחברים (2 למעבד, 3 למארז), שניים תומכים גם במשאבה | | תאורה | 3 x ARGB Gen2, 1 x RGB | | גורם צורה | ATX, 30.5 x 24.4 ס״מ | | מערכת הפעלה | Windows 11 ו-Windows 10, 64 ביט |
|
