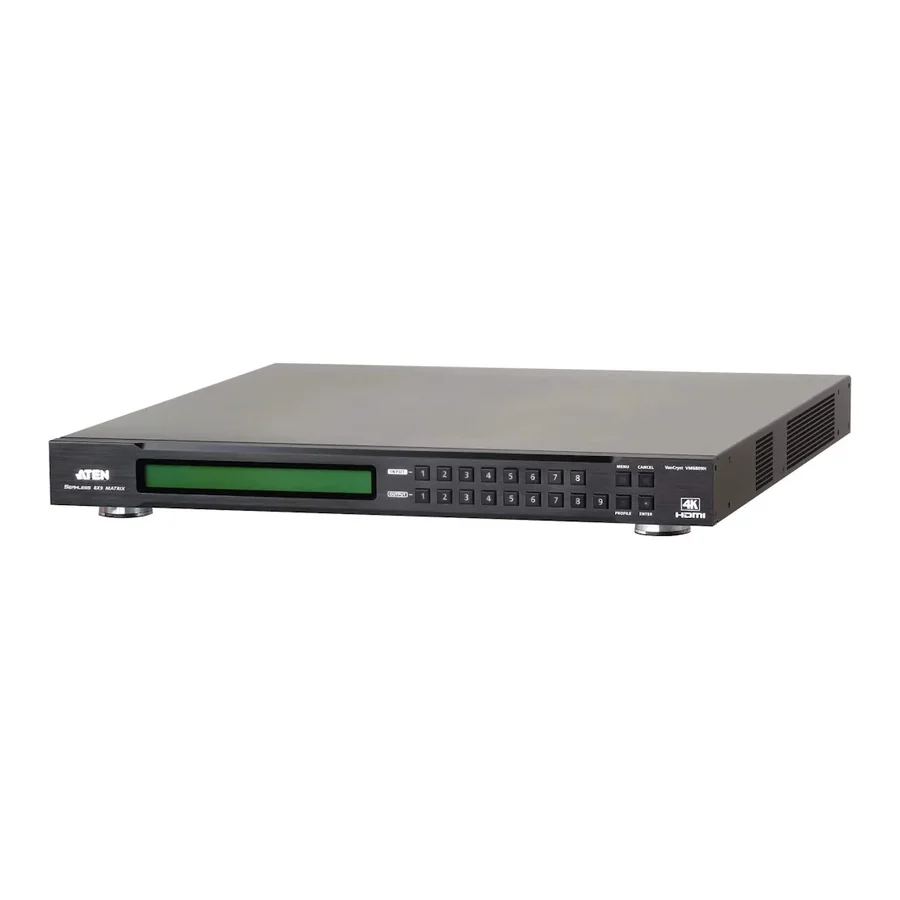

| סקירה | מתג מטריצה HDMI ATEN VM6809H 8x9 4K ScalerATEN VM6809H הוא מתג מטריצה HDMI עם 8 כניסות ו-9 יציאות שתומך בשני תקני 4K: 3840 x 2160 ו-4096 x 2160. הוא מתאים להצגות על במה, לכיתות דיגיטליות, לחדרי ועידה ולכל התקנה שבה צריך להפיץ מקורות HDMI רבים למסכים רבים בסנכרון מלא. ארכיטקטורת FPGA עם Seamless Switch מספקת מעבר כמעט מיידי בין מקורות, וסקיילר 4K מובנה ממיר כל רזולוציית כניסה לרזולוציה של המסך. בממשק ה-Web אפשר ליצור 17 פרופילי חיבור לקירות וידאו, והשליטה נעשית גם בלחצנים בחזית, ב-RS-232, ב-Telnet ובאפליקציית ATEN Video Matrix Control.
יתרונות עיקריים- 8 מקורות ל-9 מסכים - 8 כניסות HDMI ו-9 יציאות HDMI, כל כניסה לכל יציאה, במארז 1U אחד.
- 4K עם HDCP 2.2 - עד 4096 x 2160 / 3840 x 2160 ב-60Hz (4:2:0) או ב-30Hz (4:4:4), עם HDMI 3D, Deep Color ו-CEC.
- סקיילר 4K ו-Seamless Switch - המרה אוטומטית של רזולוציית הכניסה לרזולוציה המקורית של המסך ומעבר כמעט מיידי בין מקורות, עם FrameSync למניעת קריעת תמונה.
- קיר וידאו גמיש - עד 17 פרופילי חיבור בממשק Web, כולל פיצול אות 4K לארבעה מסכי 1080p (2x2) או לתשעה מסכי 720p (3x3).
- שליטה וניהול - לחצנים בחזית, RS-232, Ethernet (Web GUI / Telnet) ואפליקציית ATEN Video Matrix Control, עם EDID Expert לבחירת ההגדרות המתאימות לכל מסך.
- אודיו והגנה - הפרדת אודיו HDMI ליציאת סטריאו Mini Jack, והגנת ESD בחיבורי HDMI.
מפרט טכני| יצרן | ATEN | | דגם | VM6809H | | סוג | מתג מטריצה HDMI 8x9 4K עם סקיילר | | כניסות וידאו | 8 x HDMI Type A נקבה, עד 3 m | | יציאות וידאו | 9 x HDMI Type A נקבה, עד 15 m | | רזולוציה מרבית | 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0), @ 30Hz (4:4:4) | | קצב נתונים | 10.2 Gbps (3.4 Gbps לכל ערוץ) | | Pixel Clock | 340 MHz | | תאימות | HDMI (3D, Deep Color, 4K), HDCP 2.2, CEC | | אודיו | יציאת Mini Jack סטריאו, הפרדת אודיו מ-HDMI | | בקרה | לחצנים בחזית, RS-232 (DB-9 נקבה), RJ-45 (Web GUI / Telnet) | | EDID | Default / Port 1 / Remix / Customized (EDID Wizard) | | קיר וידאו | עד 17 פרופילים | | הזנה | 100-240 VAC, 50-60 Hz, 1.0A | | צריכת הספק | 79.5W (AC110V), 78.1W (AC220V) | | טמפרטורת עבודה | 0-50°C | | מארז | מתכת, 1U להתקנה בארון | | מידות | 43.24 x 45.03 x 4.40 cm | | משקל | 7.05 kg |
תכולת האריזה- מתג מטריצה HDMI VM6809H
- כבל חשמל
- ערכת התקנה בארון
- הוראות שימוש
|
