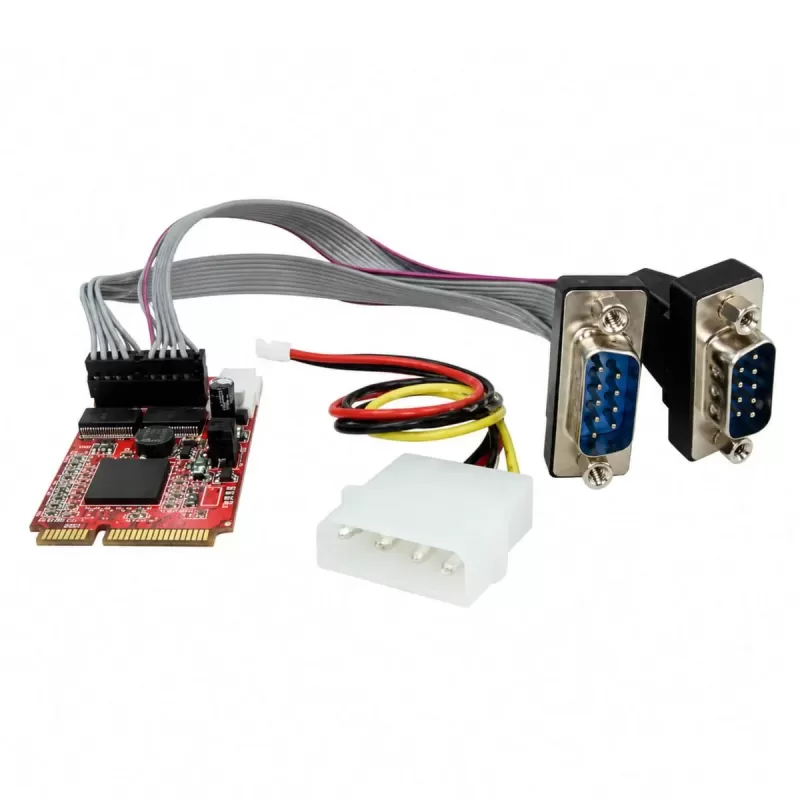

כרטיס הרחבה IPPON Mini PCI-E To RS232 x2 Adapter IPIO-109

כרטיס הרחבה IPPON Mini PCI-E To RS232 x2 Adapter

IPPON IPIO-109 הוא כרטיס Mini PCI Express שמוסיף שתי יציאות טוריות RS232 למחשב קופה, למחשב תעשייתי או למערכת משובצת. היציאות במחברי DB9 זכר מחוברות לכרטיס בכבלים, והכרטיס מבוסס על בקרי UART מדגם 16C950 עם זיכרון FIFO בנפח 128 בתים לשידור ולקליטה.

בכל יציאה אפשר לבחור במגשר בין קו RI לבין הזנת מתח של 5V או 12V, כדי להפעיל ציוד קופה שמקבל חשמל דרך היציאה הטורית. לשם כך מצורף כבל חשמל שמתחבר לספק הכוח של המחשב.

יתרונות עיקריים

• שתי יציאות RS232 - שני ערוצי UART מדגם 16C950 במחברי DB9 זכר, בקצב של עד 230 Kbps. הבקר תואם לאחור ל-16C550, 16C650, 16C750 ו-16C850.
• זיכרון FIFO גדול - זיכרון FIFO בנפח 128 בתים לכל משדר ולכל מקלט, עם 128 ספי פסיקה לשידור, 128 ספי פסיקה לקליטה ו-128 ספי בקרת זרימה.
• הזנה לציוד קופה - מגשר בוחר מתח 5V או 12V במחבר ה-DB9, ומגשר נפרד בכל יציאה בוחר בין קו RI להזנת מתח. כבל החשמל המצורף מזין את המתח מספק הכוח של המחשב.
• ממשק Mini PCI Express - ממשק PCI Express בנתיב אחד בקצב 2.5Gbps, תואם ל-PCI Express Specification revision 1.0a, בכרטיס בגודל 30 x 50 מ״מ.
• תמיכה במערכות הפעלה - תמיכה ב-Windows וב-Linux בגרסאות 32 ו-64 ביט. הכרטיס עומד בדרישות RoHS.

מפרט טכני
