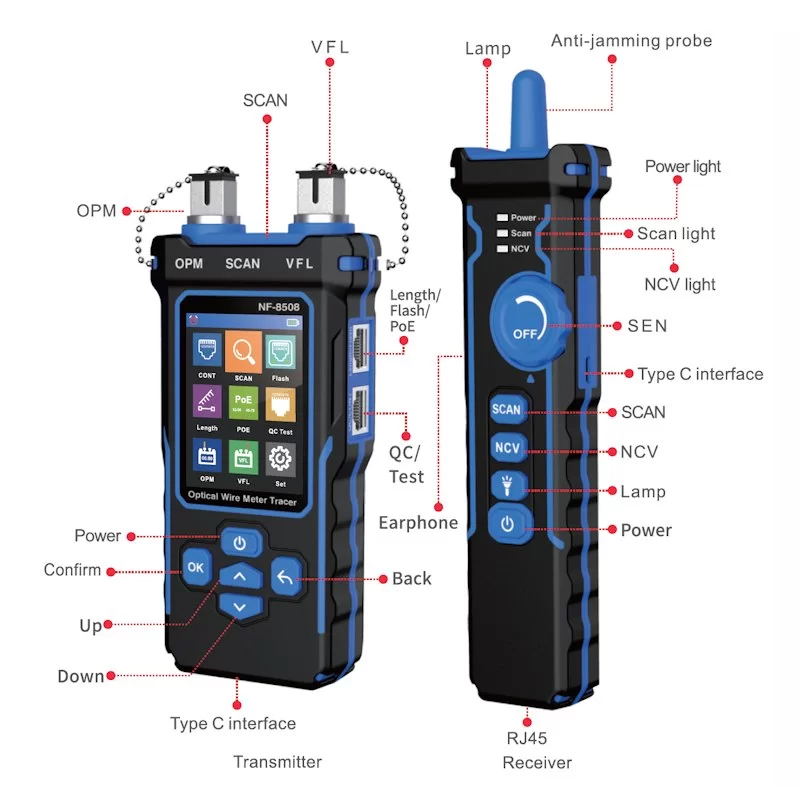

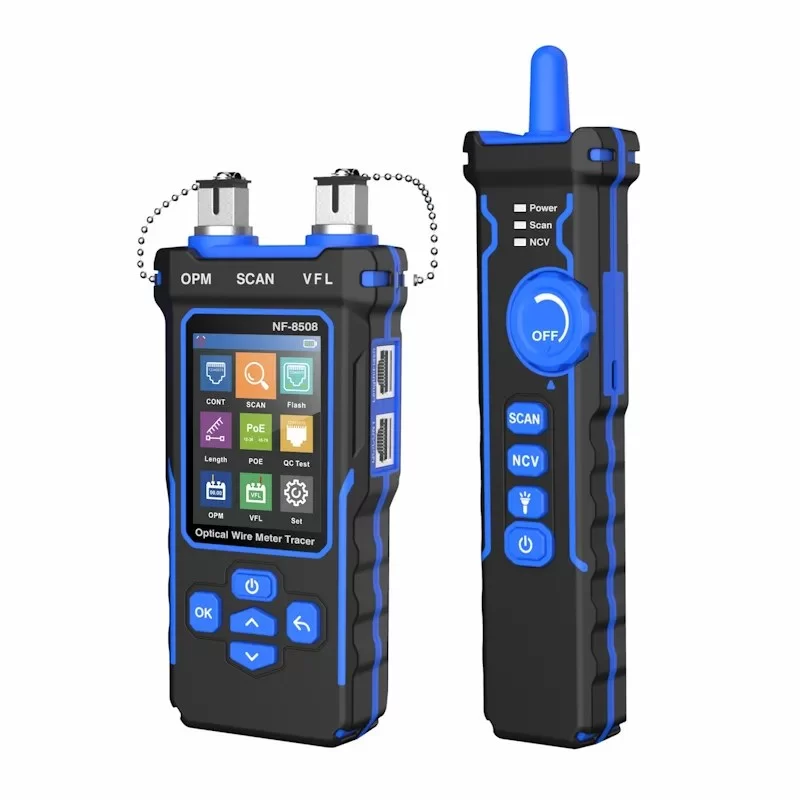

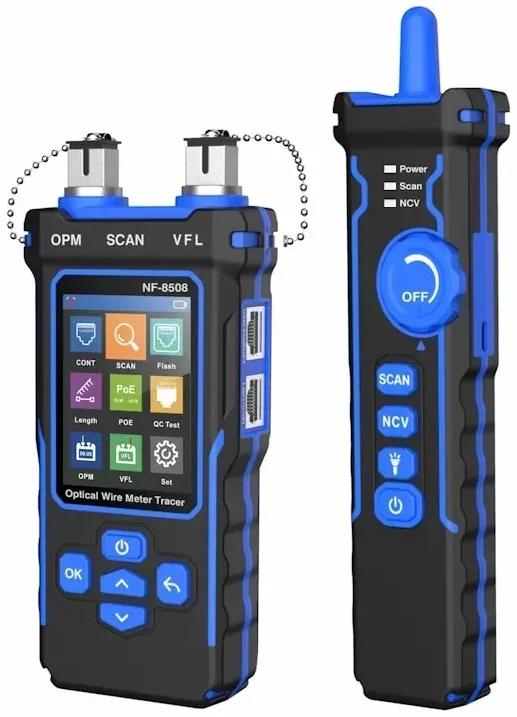

| סקירה | בודק כבלי רשת Luggar Optical Power Meter and Wire Tracker TesterLuggar Optical Power Meter and Wire Tracker Tester הוא מכשיר לבדיקה, מיפוי ואיתור של כבלי רשת וכבלי תקשורת אופטיים, למתקינים ולמהנדסי תשתיות תקשורת. המשדר מזהה תקלות בכבל, מודד אורך, בודק PoE, מהבהב בפורט שאליו הכבל מחובר (Port Flash) ובודק את איכות הלחיצה של מחבר RJ45. לצד בדיקות הנחושת, המכשיר כולל מד הספק אופטי ל-6 אורכי גל ומאתר תקלות חזותי (VFL) בהספק 10mW לאיתור תקלות בסיבים. המקלט מאתר כבלים בטווח של עד 300 מ׳ במצב דיגיטלי או אנלוגי, ושתי היחידות נטענות דרך USB Type-C.
יתרונות עיקריים- בדיקת כבלי רשת - מיפוי גידים ב-RJ45, זיהוי תקלות ומדידת אורך: דיוק של ±1.6 מ׳ עד 20 מ׳, ±2.4 מ׳ בין 20 ל-100 מ׳ ו-±3.2 מ׳ מעל 100 מ׳.
- PoE ו-Port Flash - זיהוי PoE תקני ולא תקני, אופן ההזנה (חיבור בקצה, מגשר ביניים או הזנה ב-8 גידים) ומדידת מתח. Port Flash מזהה Full או Half duplex, Auto-Nego ומהירויות 10/100/1000M.
- מד הספק אופטי ו-VFL - מדידת הספק באורכי הגל 850, 1300, 1310, 1490, 1550 ו-1625 ננומטר, ומאתר תקלות חזותי בהספק 10mW לסיבים אופטיים.
- איתור כבלים בשני מצבים - המקלט עובד במצב דיגיטלי או אנלוגי בתדר 455KHz, עם רגישות מתכווננת, טווח של עד 300 מ׳, גלאי מתח ללא מגע (NCV) ופנס מובנה.
- בדיקת לחיצת מחבר - בדיקת איכות הלחיצה של מחבר RJ45 בן 8 גידים, באורך כבל מינימלי של 10 ס״מ.
- סוללות נטענות - במשדר ובמקלט סוללת ליתיום פולימר 3.7V 1500mAh עם טעינה ב-USB Type-C והתראת מתח נמוך. המשדר מוגן עד 60V.
מפרט טכני| יצרן | Luggar | | מק״ט | HP-TESTER-NF8508 | | סוג כבל | CAT5/CAT6 | | מחבר בדיקה | RJ45 | | טווח מרבי | 300 מ׳ | | תדר סריקה | 455KHz | | מדידת אורך | עד 20 מ׳ ±1.6 מ׳, 20 עד 100 מ׳ ±2.4 מ׳, מעל 100 מ׳ ±3.2 מ׳ | | PoE | תקני ולא תקני, זיהוי אופן ההזנה, מדידת מתח | | Port Flash | Full/Half duplex, Auto-Nego/Non-Auto-Nego, 10/100/1000M | | VFL | 10mW | | מד הספק אופטי | 850/1300/1310/1490/1550/1625 ננומטר | | הגנת מתח | 60V | | זרם עבודה מרבי של המקלט | 300mA | | סוללה | ליתיום פולימר 3.7V 1500mAh בכל יחידה, טעינה ב-USB Type-C | | התראת מתח נמוך | מתחת ל-3.5V ±0.1V | | מידות המשדר | 148 x 70 x 32 מ״מ | | מידות המקלט | 198 x 50 x 28 מ״מ |
תכולת האריזה- משדר
- מקלט
- כבל USB Type-C
- כבל מתאם RJ11
- תעודת איכות
- אוזנייה
- מתאם תפסני תנין
- כבל מתאם RJ45
- מדריך למשתמש
- תיק נשיאה
|
