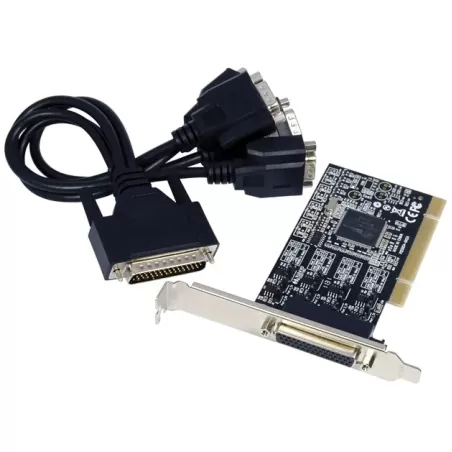

כרטיס הרחבה St-Lab IP-110 PCI RS-422/485 4 Ports IP-110

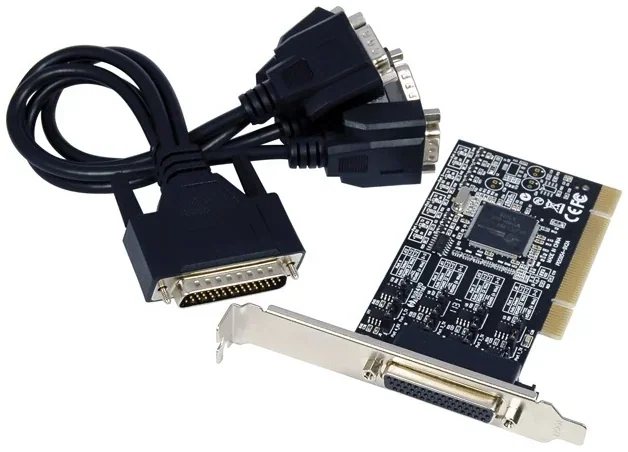

כרטיס הרחבה St-Lab IP-110 PCI RS-422/485 4 Ports

St-Lab IP-110 הוא כרטיס תקשורת טורית בממשק PCI שמוסיף למחשב ארבע יציאות RS-422/485 לחיבור בקרים תעשייתיים, מערכות אוטומציה, קוראים וציוד קופה. הכרטיס כולל UART תואם 16C950 עם FIFO של 128 בתים ותומך במהירות של עד 1Mbps.

הכרטיס מזהה אוטומטית RS-422 או RS-485 ועובר ביניהם, וכל קווי האות מוגנים מפני ESD של 15KV. הכרטיס תומך ב-PCI בגרסאות 3.3V ו-5V, מגיע בתצורה נמוכה (Low Profile) וכולל כבל מפצל מ-DB44 לארבעה מחברי DB9.

יתרונות עיקריים

• 4 יציאות RS-422/485 - ארבעה ערוצים טוריים עצמאיים דרך מחבר DB44 וכבל מפצל לארבעה מחברי DB9.
• UART 16C950 - UART תואם 16C950 עם FIFO של 128 בתים לשידור ולקליטה, לתקשורת יציבה במהירות של עד 1Mbps.
• זיהוי אוטומטי - מעבר אוטומטי בין RS-422 ל-RS-485, כולל RS-485 בחיווט 2 או 4 גידים.
• הגנת ESD - הגנה של 15KV± על כל פיני האות לעבודה בסביבה תעשייתית.
• Plug and Play - כתובות I/O ופסיקות מוקצות אוטומטית על ידי ה-BIOS, ללא הגדרת מגשרים.

מפרט טכני

תכולת האריזה

• כרטיס RS-422/485 PCI
• תקליטור דרייברים
• מדריך למשתמש
• כבל מפצל DB44 ל-4 x DB9
