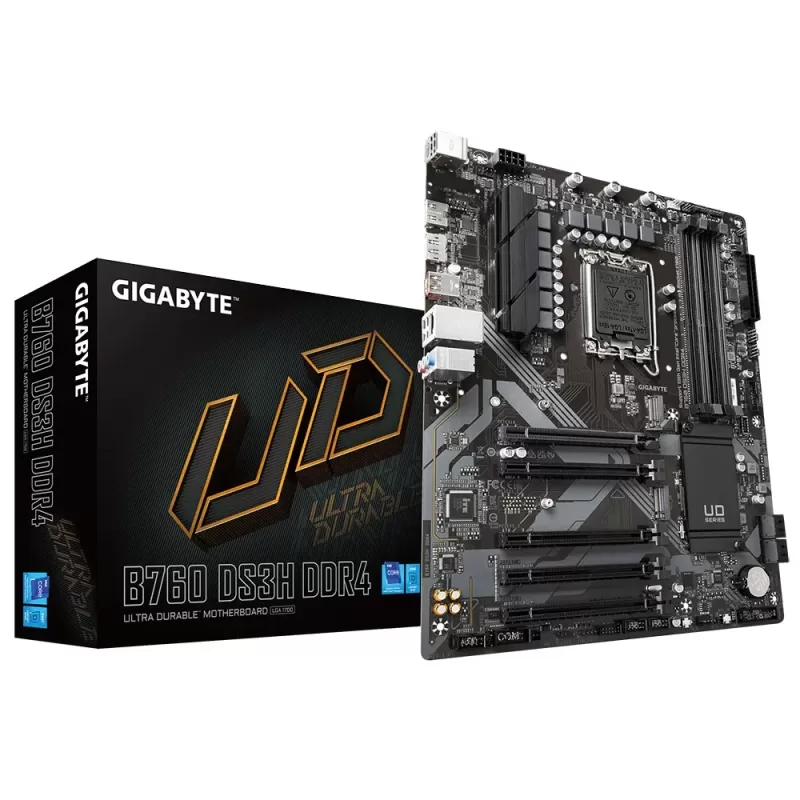

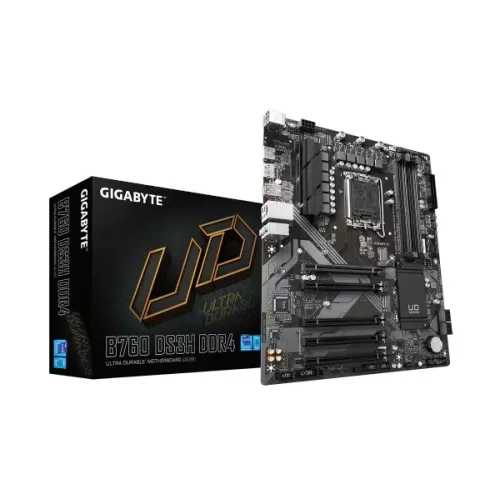

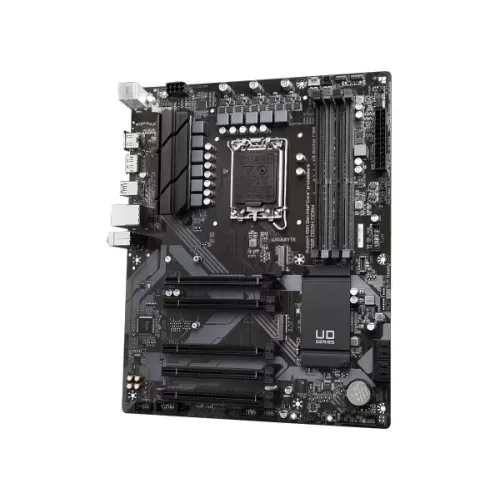

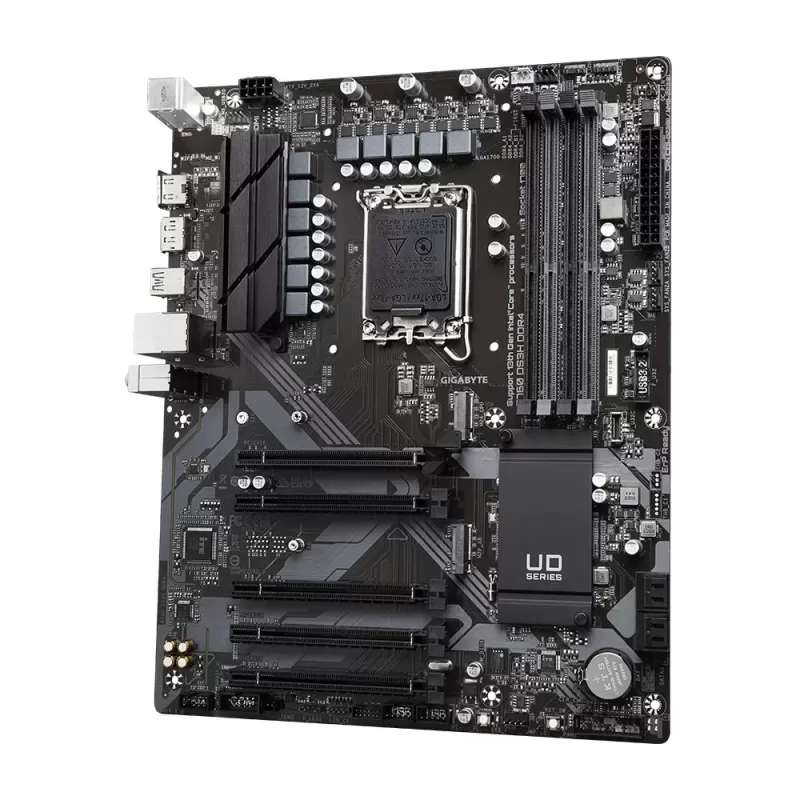

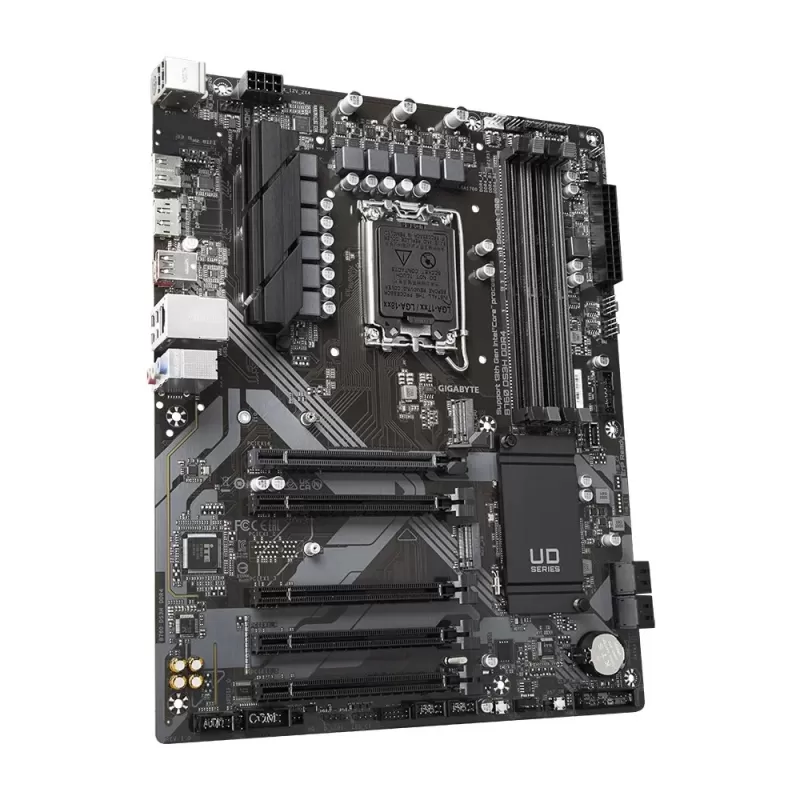

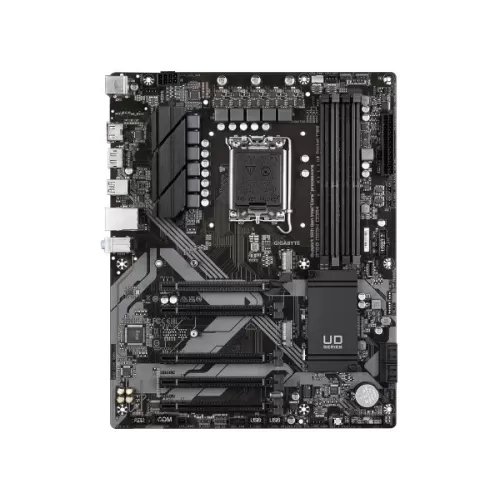

| סקירה | לוח אם Gigabyte B760 DS3H DDR4Gigabyte B760 DS3H DDR4 הוא לוח אם בתצורת ATX מסדרת Ultra Durable, שמבוסס על שבב Intel B760 ומיועד למעבדי Intel Core מדור 12, 13 ו-14 בתושבת LGA1700. הוא עובד עם זיכרון DDR4, ולכן מתאים במיוחד לבניית מחשב חדש עם מודולי DDR4 קיימים או כשרוצים לחסוך בעלות הזיכרון. הלוח כולל הזנת מתח דיגיטלית היברידית של 8+2+1 פאזות, ארבעה חריצי DDR4 עם תמיכה ב-XMP עד 5333MT/s (OC), חריץ PCIe 4.0 x16 עם מנגנון שחרור EZ-Latch ושני חריצי M.2 PCIe 4.0. בפאנל האחורי יש יציאת USB-C במהירות 20Gb/s, יציאת USB 3.2 Gen 2, יציאות HDMI ו-DisplayPort לגרפיקה המובנית ורשת Gigabit של Realtek.
יתרונות עיקריים- הזנת מתח 8+2+1 פאזות - מערך VRM דיגיטלי היברידי עם רכיבי MOSFET בעלי RDS(on) נמוך, משנקים וקבלים איכותיים ו-PCB בן 6 שכבות מספק מתח יציב למעבד. המעבד מקבל חשמל דרך מחבר 8 פינים עם פינים מלאים.
- זיכרון DDR4 עם XMP - ארבעה חריצי DIMM בערוץ כפול תומכים בעד 128GB זיכרון ובפרופילי XMP עד 5333MT/s (OC). מסלולי הזיכרון עוברים בשכבה פנימית של הלוח ומוגנים מהפרעות חיצוניות.
- אחסון PCIe 4.0 מהיר - שני חריצי M.2 בתקן PCIe 4.0 x4 לכונני NVMe, אחד מהם תומך גם בכוננים באורך 22110, וארבעה חיבורי SATA 6Gb/s עם RAID 0, 1, 5 ו-10. חריץ PCIe 4.0 x16 לכרטיס המסך כולל מנגנון EZ-Latch לשחרור מהיר.
- USB-C 20Gb/s ויציאות תצוגה - יציאת USB 3.2 Gen 2x2 Type-C אחורית במהירות של עד 20Gb/s, יציאת USB 3.2 Gen 2 Type-A אדומה ומחבר USB-C פנימי לפאנל הקדמי של המארז. יציאות HDMI 2.1 ו-DisplayPort מאפשרות לעבוד עם הגרפיקה המובנית של המעבד.
- קירור חכם Smart Fan 6 - שישה מחברי מאווררים, שניים מהם גם למשאבת קירור נוזלי, תומכים במאווררי PWM ו-DC עד 24W עם הגנה מזרם יתר. אפשר להגדיר עקומות מאוורר לפי כמה חיישני טמפרטורה ולעצור את המאווררים לגמרי בעומס נמוך (FAN STOP).
- עדכון BIOS וניהול נוח - כפתור Q-Flash Plus מעדכן את ה-BIOS בלי מעבד, זיכרון או כרטיס מסך. כפתור Multi-Key ניתן להגדרה כאיפוס, כיבוי תאורה, כניסה ישירה ל-BIOS או מצב בטוח, ותוכנת GIGABYTE Control Center מרכזת את ניהול הלוח.
מפרט טכני| יצרן | Gigabyte | | דגם | B760 DS3H DDR4 | | תושבת מעבד | LGA1700, Intel Core מדור 12, 13 ו-14, Pentium Gold, Celeron | | שבב | Intel B760 | | זיכרון | 4 x DDR4 DIMM, ערוץ כפול, עד 128GB (32GB למודול) | | מהירות זיכרון | 2133 עד 3200MT/s, עד 5333MT/s (OC), תמיכה ב-XMP | | הזנת מתח | 8+2+1 פאזות, VRM דיגיטלי היברידי | | חריצי הרחבה | 1 x PCIe 4.0 x16, 4 x PCIe 3.0 בגודל x16 (פועלים x1) | | חריצי M.2 | 2 x PCIe 4.0 x4/x2 (2280, אחד מהם גם 22110) | | SATA | 4 x SATA 6Gb/s, RAID 0/1/5/10 | | רשת קווית | Realtek GbE (1Gbps) | | יציאות תצוגה | HDMI 2.1 (עד 4096x2160@60Hz), DisplayPort 1.2 (עד 4096x2304@60Hz) | | USB בפאנל האחורי | 1 x USB-C 20Gb/s (USB 3.2 Gen 2x2), 1 x USB 3.2 Gen 2 Type-A, 4 x USB 2.0 | | USB פנימי | 1 x מחבר USB-C 5Gb/s, 1 x מחבר USB 3.2 Gen 1 (2 יציאות), 2 x מחבר USB 2.0 (4 יציאות) | | שמע | Realtek HD Audio, 7.1 ערוצים, מחבר S/PDIF Out | | תאורה | 2 x מחבר ARGB, 2 x מחבר RGB | | מאווררים | 6 מחברים (2 מהם גם למשאבה), עד 24W למחבר | | BIOS | 128Mbit, AMI UEFI, Q-Flash Plus | | מערכת הפעלה | Windows 11 / Windows 10 64-bit | | גורם צורה | ATX, 30.5 x 24.4 cm |
|
