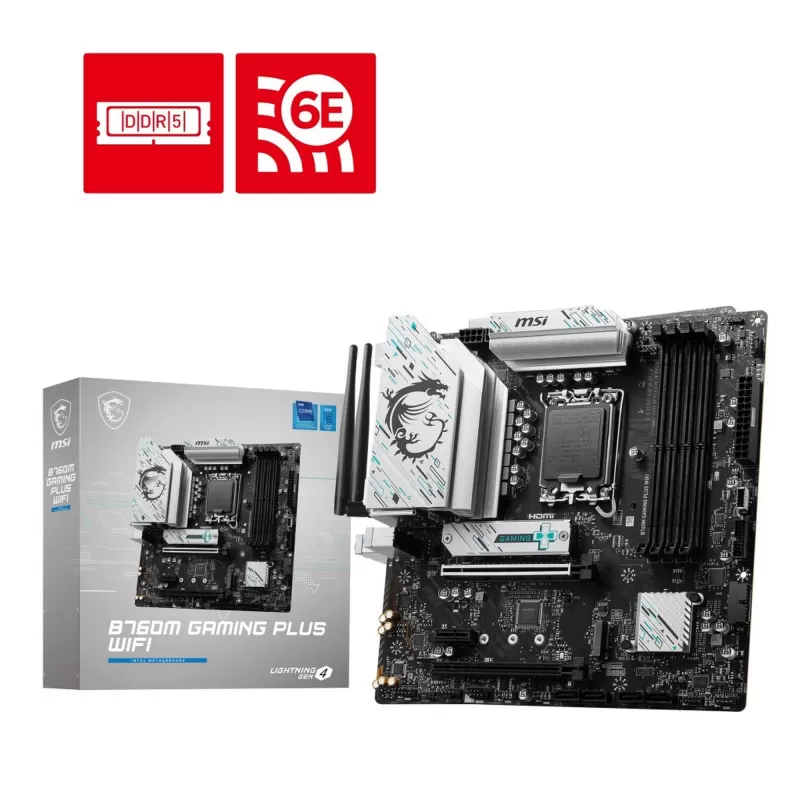

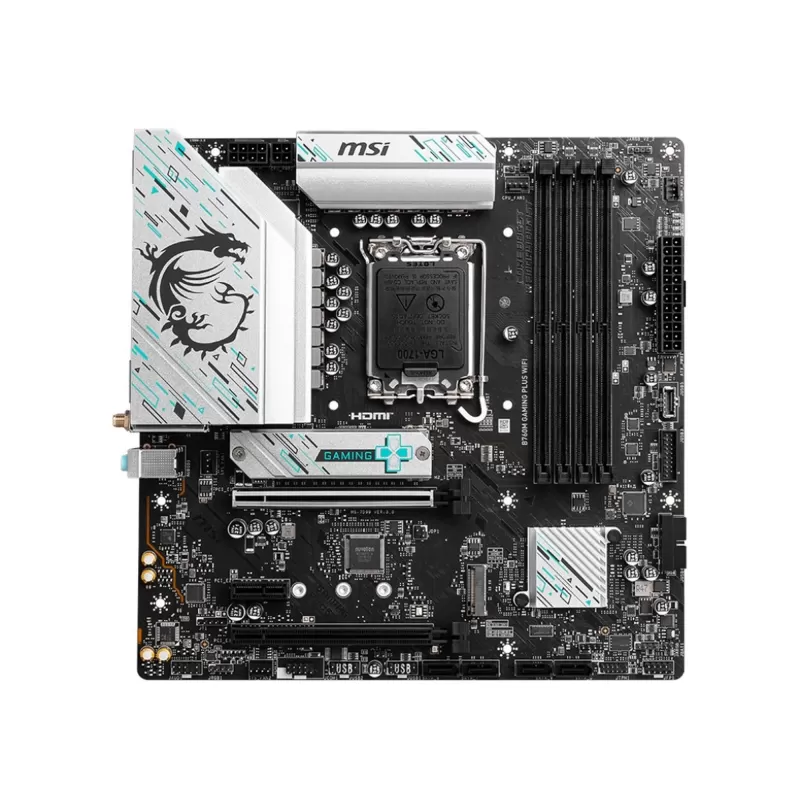

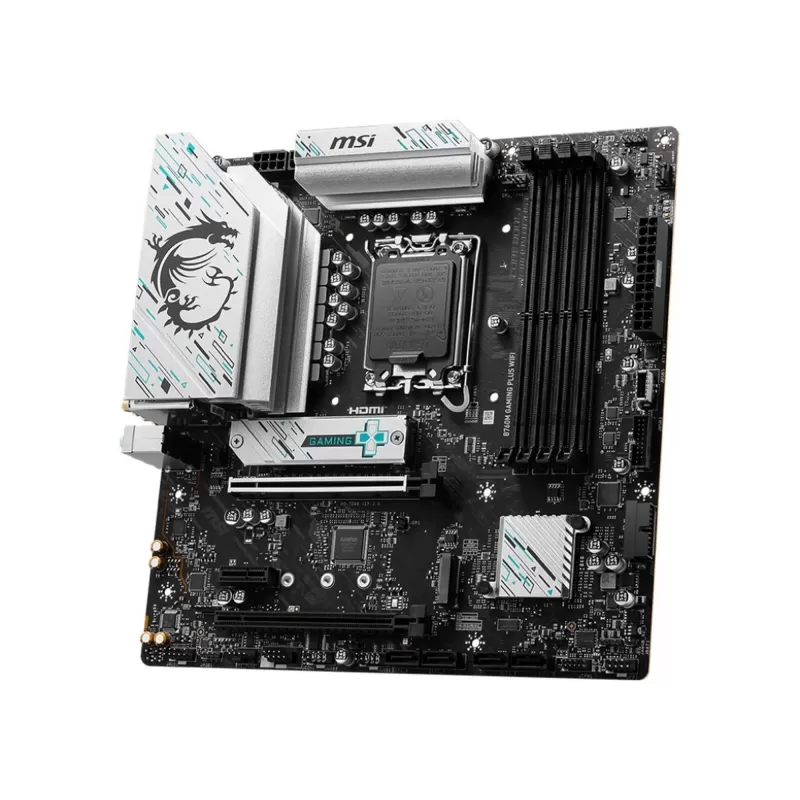

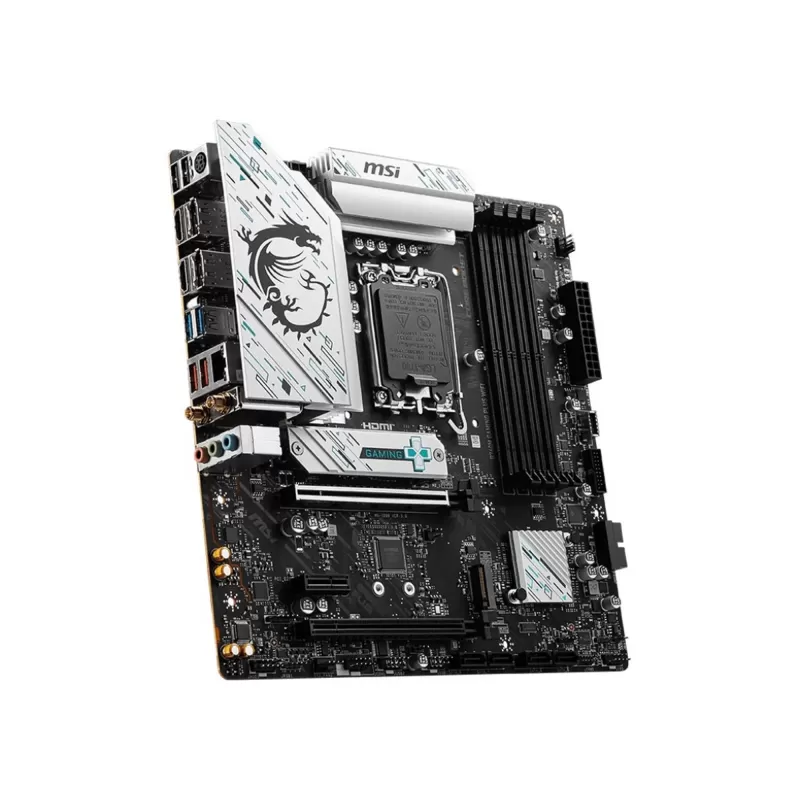

| סקירה | לוח אם MSI B760M GAMING PLUS WIFIMSI B760M GAMING PLUS WIFI הוא לוח אם בתצורת Micro-ATX (244 x 244 mm) לשקע LGA1700, מבוסס שבב Intel B760. הוא תומך במעבדי Intel Core מדור 12, 13 ו-14 וגם ב-Pentium Gold ו-Celeron, עם ארבעה חריצי DDR5 בערוץ כפול ועד 256GB זיכרון. הלוח מתאים לבניית מחשב גיימינג או מחשב עבודה במארז קומפקטי: חריץ PCIe 4.0 x16 משוריין לכרטיס המסך, שני חריצי M.2 PCIe 4.0 x4 לכונני NVMe מהירים, ארבע יציאות SATA ותקשורת אלחוטית מובנית, כך שלא צריך כרטיס רשת נוסף. MSI שמה כאן דגש על יציבות: מעגל מתח דיגיטלי 12+1+1 עם Duet Rail ו-P-PAK, חיבורי מתח 8-pin ו-4-pin למעבד, גוף קירור מורחב עם פדים תרמיים של 7W/mK ו-PCB בן 6 שכבות עם נחושת 2oz. נוריות EZ Debug LED ותפס EZ M.2 Clip מקלים על ההרכבה.
יתרונות עיקריים- Lightning Gen 4: חריצי PCIe 4.0 ו-M.2 מהירים - חריץ PCIe 4.0 x16 מהמעבד מגיע לרוחב פס של עד 64GB/s, ושני חריצי M.2 PCIe 4.0 x4 (64Gbps) מקבלים כונני NVMe בגדלים 2242/2260/2280. גוף קירור M.2 Shield Frozr שומר על הכונן מהתחממות והאטה, וחריץ ה-x16 מחוזק ב-Steel Armor עם נקודות הלחמה נוספות שנושאות גם כרטיס מסך כבד.
- 2.5G LAN ו-Wi-Fi 6E - בקר Realtek RTL8125BG מספק רשת קווית של 2.5Gbps, ומודול Intel Wi-Fi 6E שמותקן מראש עובד בתדרים 2.4/5/6GHz, ברוחב ערוץ 160MHz ובמהירות של עד 2.4Gbps, יחד עם Bluetooth 5.3.
- זיכרון DDR5 ו-PCB בן 6 שכבות - חריצי DDR5 בהלחמת SMT יחד עם Memory Boost מאפשרים מהירות של עד 6800+MHz (OC) ותמיכה בפרופילי Intel XMP 3.0. ה-PCB בן 6 שכבות עם נחושת מעובה 2oz מותאם לרוחב פס גבוה ולהעברת אות יציבה.
- אספקת מתח 12+1+1 Duet Rail - 12 פאזות לליבות, פאזה אחת ל-GT ופאזה אחת ל-AUX, עם רכיבי P-PAK ותכנון מתח דיגיטלי מלא. חיבורי 8-pin ו-4-pin וטכנולוגיית Core Boost מספקים זרם יציב גם למעבד מרובה ליבות תחת עומס.
- קירור מורחב - גוף קירור מורחב מעל רכיבי ה-VRM, פדים תרמיים של 7W/mK ל-MOSFET ופדים נוספים לסלילים (chokes) שומרים על ביצועים יציבים גם כשכל הליבות עובדות במלוא המהירות.
- שליטה מלאה במאווררים - חיבור למאוורר המעבד, חיבור ייעודי למשאבת קירור נוזלי עד 3A ושני חיבורי מאוורר מערכת 4-pin. Frozr AI Cooling מזהה את טמפרטורת המעבד וכרטיס המסך ומתאים את מהירות המאווררים אוטומטית.
- נוחות בהרכבה ובחיבורים - EZ M.2 Clip להתקנת כונן מהירה, ארבע נוריות EZ Debug LED לאיתור תקלות, חיבור USB Type-C 5Gbps לפאנל הקדמי, שתי יציאות HDMI 2.1 ושתי DisplayPort 1.4 (במעבד עם גרפיקה מובנית), ושמע 7.1 על Realtek ALC897 עם Audio Boost.

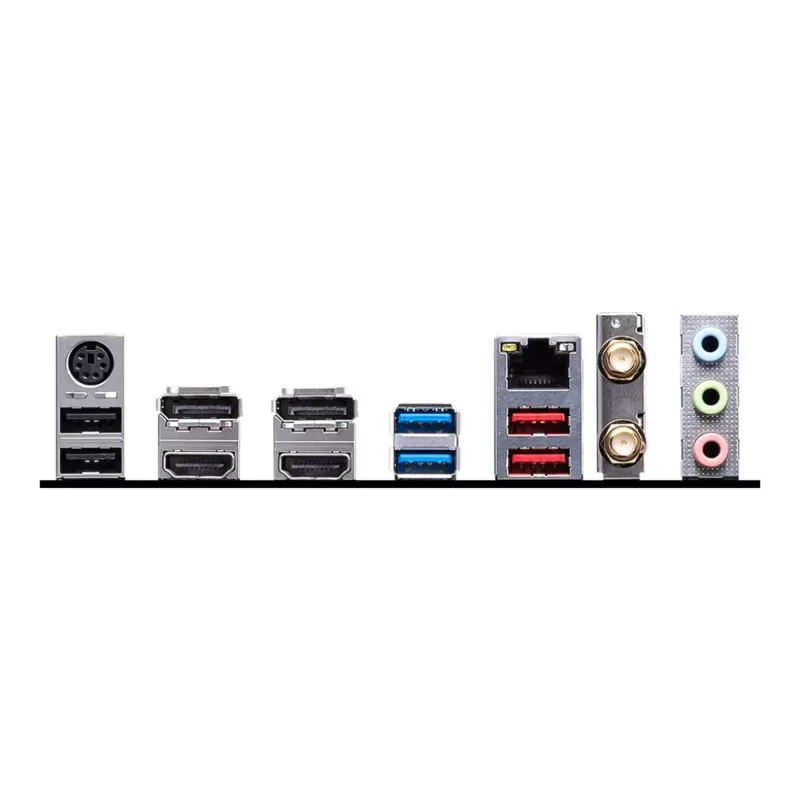

מפרט טכני| שקע מעבד | LGA1700 | | מעבדים נתמכים | Intel Core דור 14/13/12, Intel Pentium Gold, Intel Celeron | | ערכת שבבים | Intel B760 | | תצורה | Micro-ATX, 243.84 x 243.84 mm | | זיכרון | 4x DDR5 DIMM, Dual Channel, עד 256GB | | מהירות זיכרון | עד 6800+ MHz (OC), 5600 MHz (JEDEC) | | פרופילי זיכרון | Intel XMP 3.0 | | חריצי הרחבה | PCI_E1: PCIe 4.0 x16 (CPU), PCI_E3: PCIe 4.0 x4 (B760), PCI_E2: PCIe 3.0 x1 (B760) | | חריצי M.2 | 2x M.2 PCIe 4.0 x4 (M2_2 תומך גם SATA), 2242/2260/2280 | | SATA | 4x SATA 6Gb/s | | RAID | 0, 1, 5, 10 (SATA) | | יציאות וידאו | 2x HDMI 2.1 (4K 60Hz), 2x DisplayPort 1.4 (4K 60Hz) - במעבד עם גרפיקה מובנית | | רשת קווית | Realtek RTL8125BG 2.5G LAN | | רשת אלחוטית | Intel Wi-Fi 6E, 2.4/5/6GHz, 160MHz, עד 2.4Gbps | | Bluetooth | 5.3 | | שמע | Realtek ALC897, 7.1-Channel HD Audio | | USB בפאנל האחורי | 2x USB 10Gbps Type-A, 2x USB 5Gbps Type-A, 2x USB 2.0 | | USB לפאנל הקדמי | 1x USB 5Gbps Type-C, 4x USB 5Gbps, 4x USB 2.0 | | חיבורי מתח | 24-pin ATX, 8-pin + 4-pin CPU | | מעגל מתח | 12+1+1 Duet Rail Power System, P-PAK | | חיבורי מאוורר | 1x CPU, 1x Pump, 2x System (4-pin) | | תאורה | 1x RGB (JRGB), 2x A-RAINBOW V2 (ARGB Gen2) | | PCB | 6 שכבות, נחושת 2oz | | BIOS | 256 Mb flash, UEFI AMI | | מערכות הפעלה | Windows 11 64-bit, Windows 10 64-bit |
תכולת האריזה- מדריך התקנה מהיר
- כבל SATA 6Gb/s
- סט אנטנות Wi-Fi
- לוחית I/O
- ברגים ומעמדים ל-M.2 (2 סטים)
|
